Energías renovables
Mutual San Carlos Centro.
En este proyecto nuestro cliente decidió realizar una inversión para un sistema de autogeneración fotovoltaica On-Grid de 60 KWp de potencia instalada el cual por medio del sistema Prosumidor 4.0 pudo implementar un sistema colaborativo, donde incluye los consumos de sus 14 sucursales.
Descripción del proyecto:

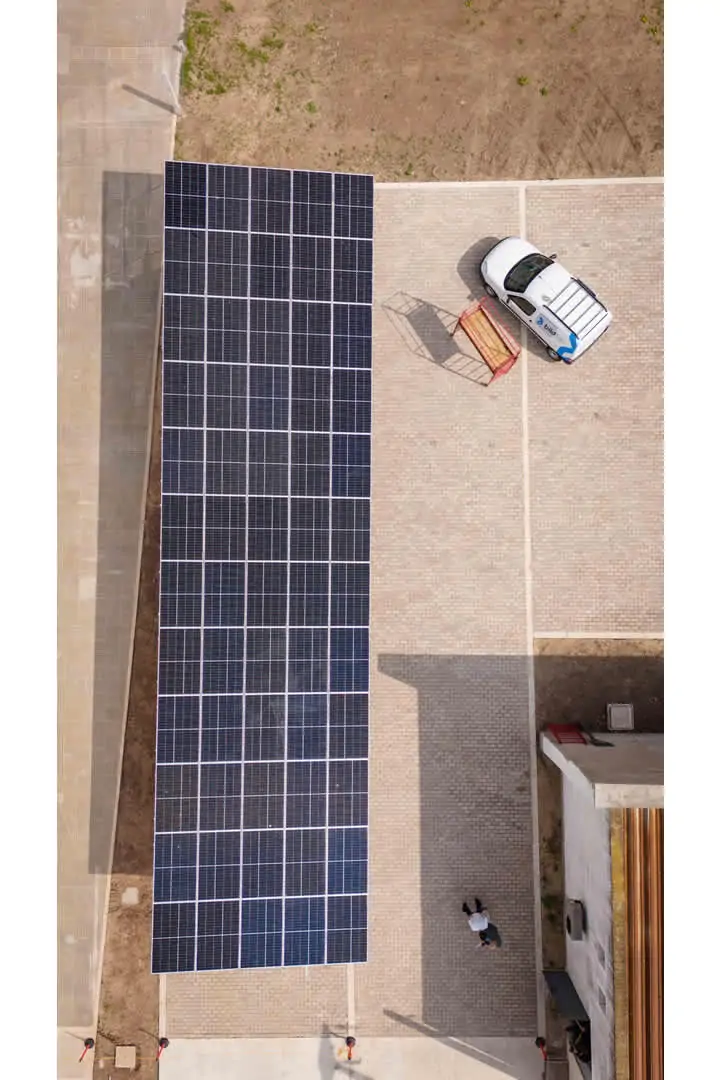

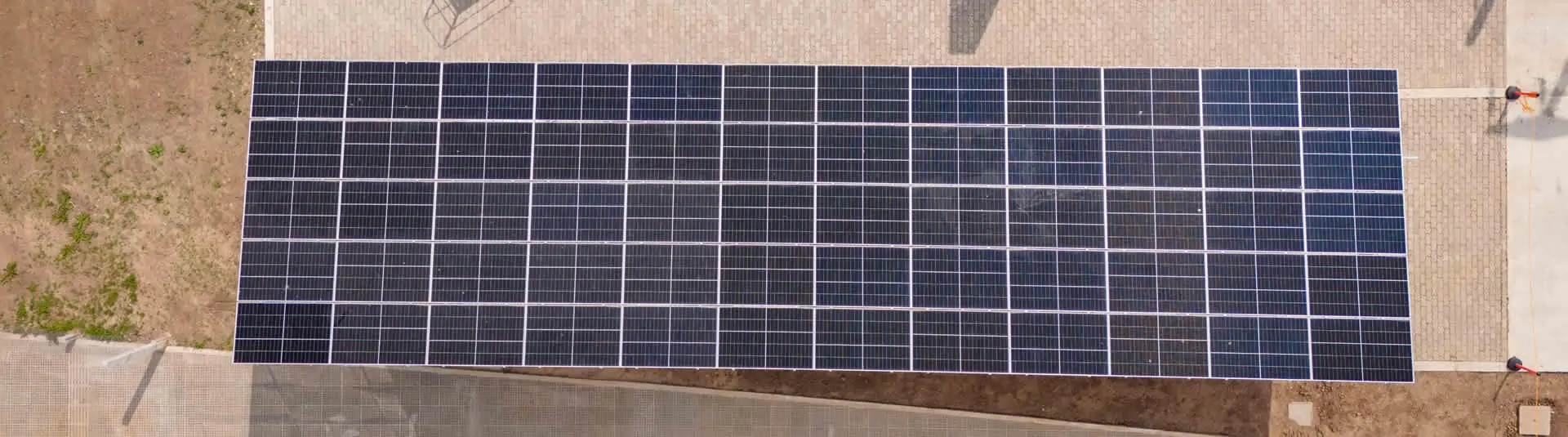

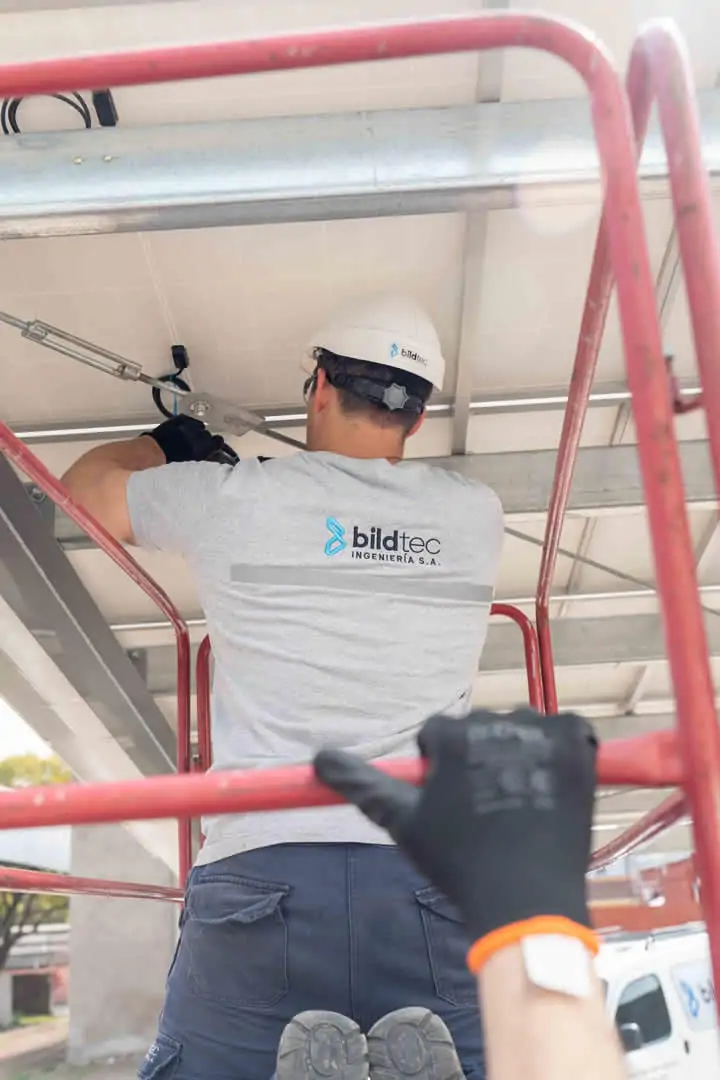

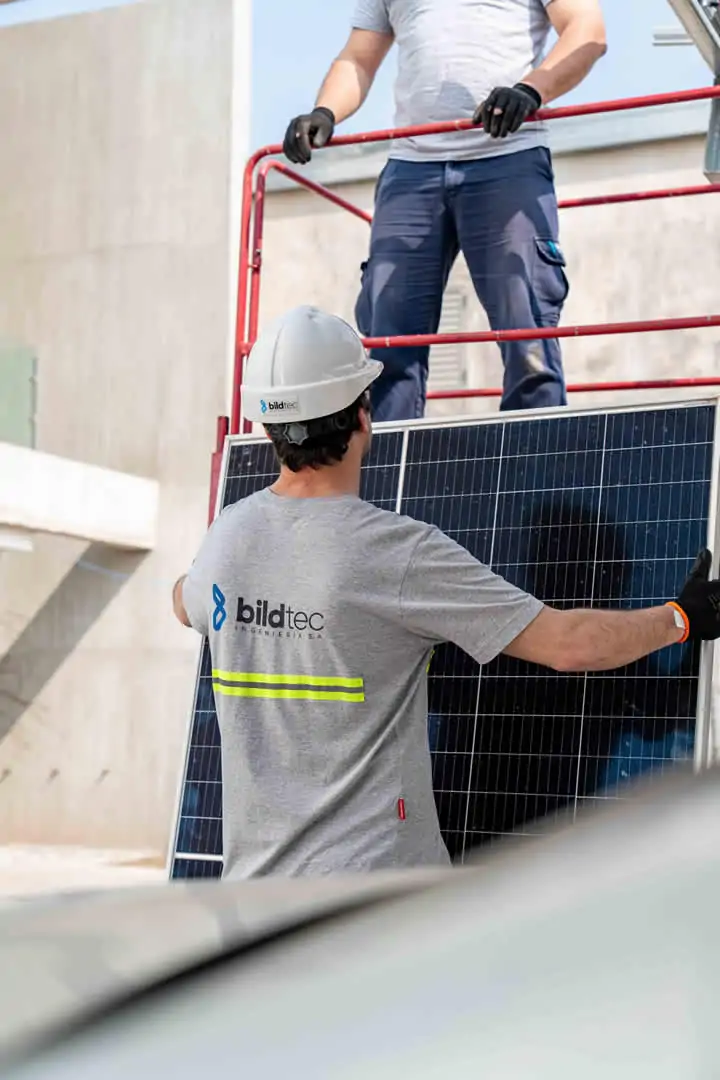

El sistema está constituido por dos subconjuntos. El primer subconjuntos se montó sobre la estructura portante de un estacionamiento ubicado en el predio detrás del edificio de la Mutual.

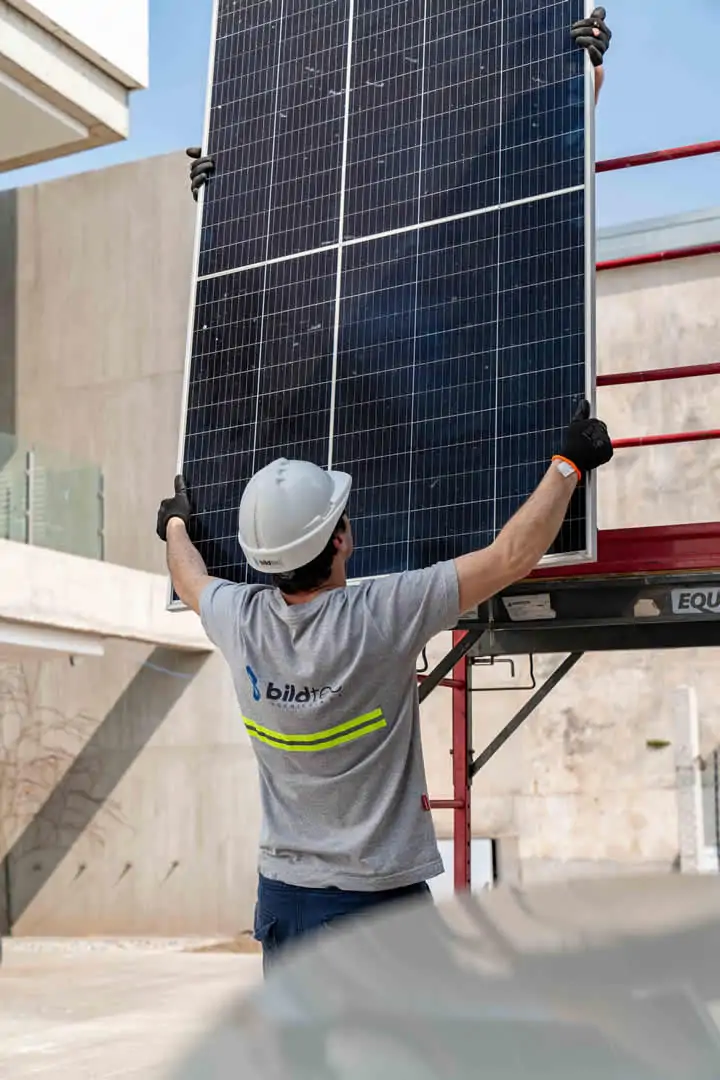

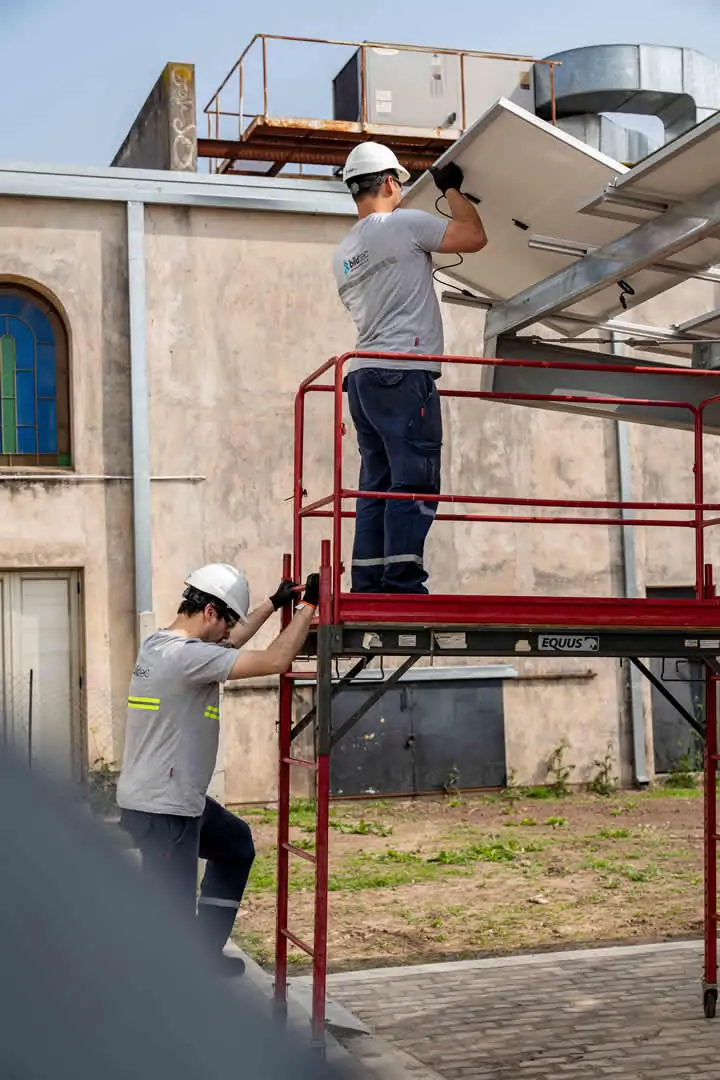

Este subconjunto constará de 60 paneles de 405W monocristalinos de celda-cortada. El segundo Sub-Conjunto se realizó sobre el techo de la sala de máquinas y tableros principales donde ingresa la acometida a todo el edificio y el techo de la sala contigua.
En este subconjunto se montaron 35 paneles de 405W monocristalinos de celda-cortada. Ambos subconjuntos están conectados a la entrada de un Inversor de 60kW de potencia nominal CA marca GOODWE dotado de 4 entradas MPPT, la potencia pico instalada sería de 38,475kWp.
Se plantea la instalación de un Inversor de potencia nominal considerablemente mayor a la potencia pico que se instalará debido a que se dejan 20kW de reserva para la instalación de un tercer Sub-Conjunto más de esa potencia a futuro.

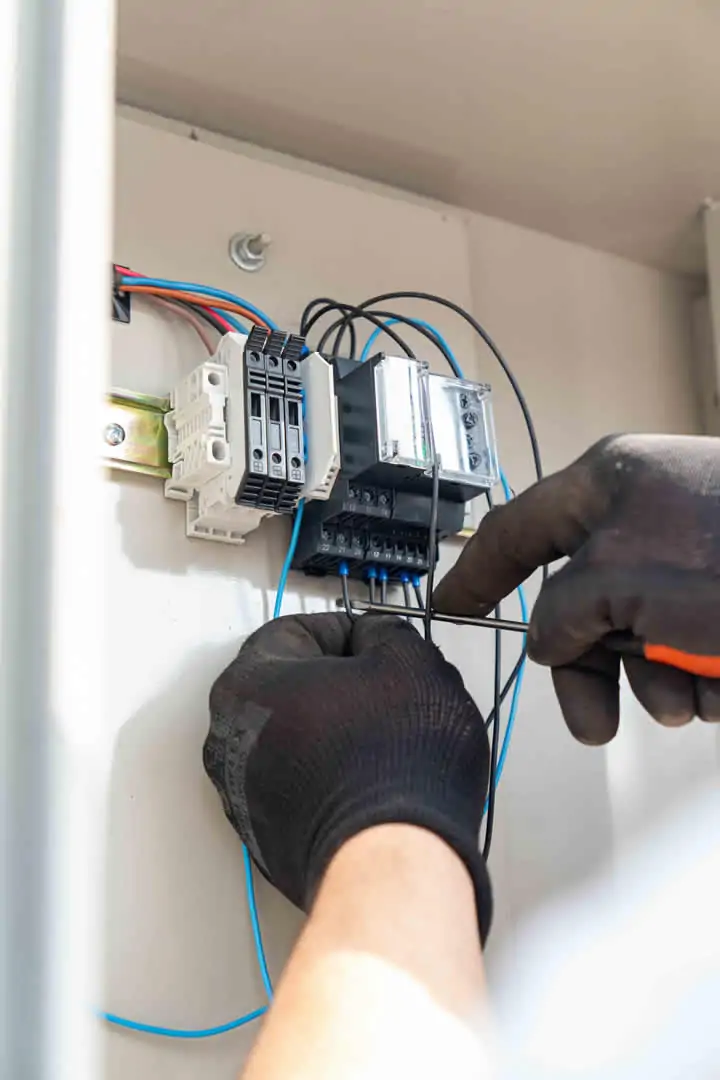

El medidor de generación se instaló en el tablero de medidores actual junto al medidor actual del edificio que se cambiará por un bidireccional. En el gabinete hay espacio para ambos medidores ya que es un gabinete que forma parte de una acometida para Gran Usuario.
Riboldi Materiales S.A.
El proyecto consistió en el diseño e instalación de un sistema fotovoltaico de autogeneración OnGrid de 40 KW.

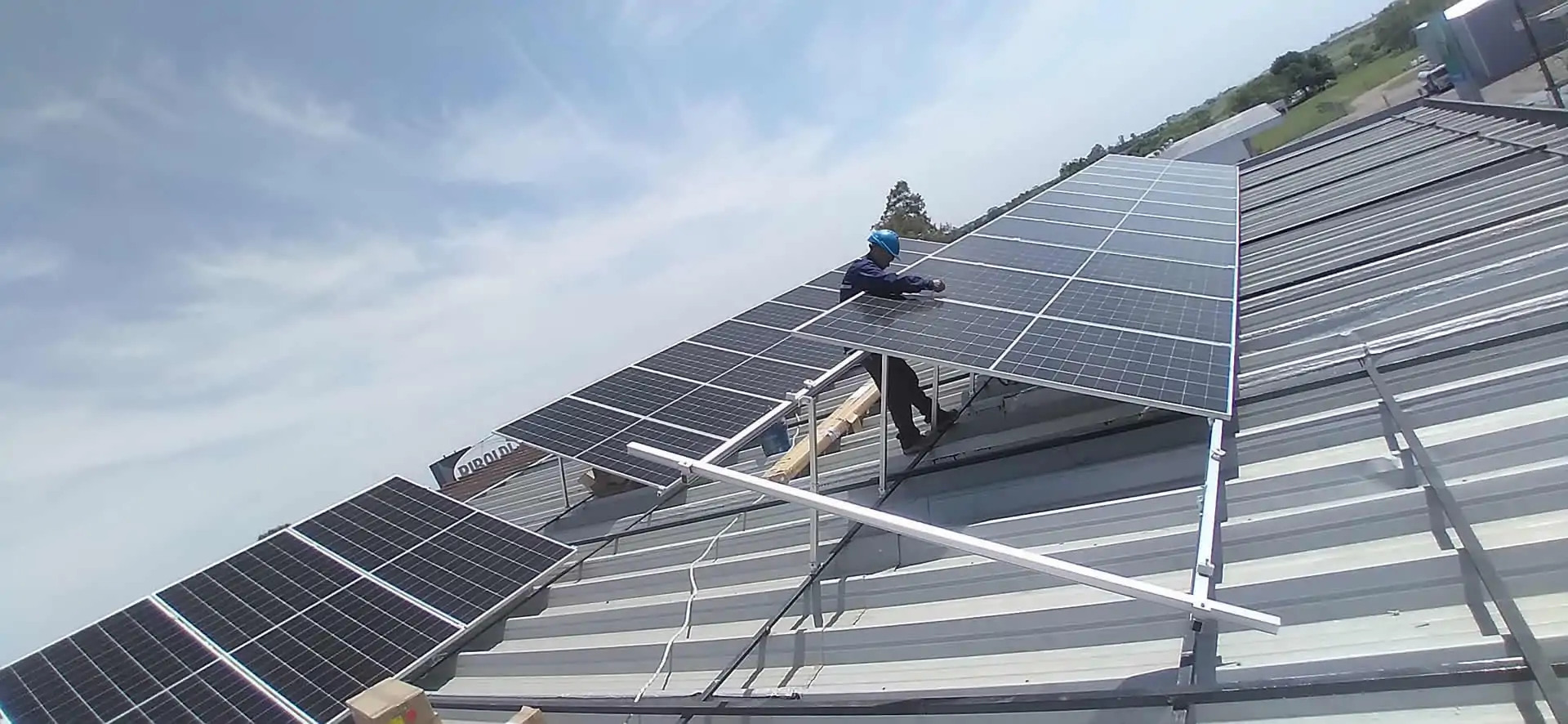

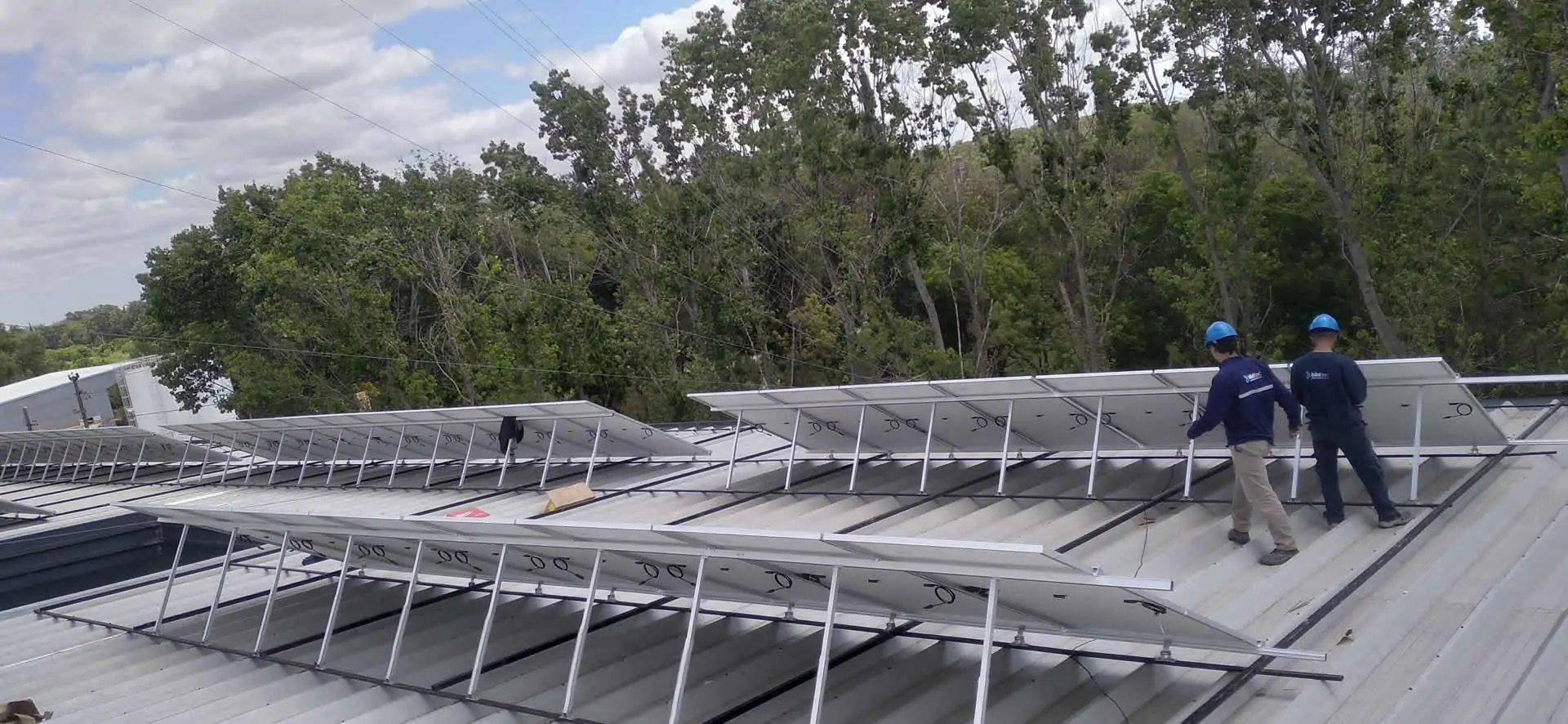

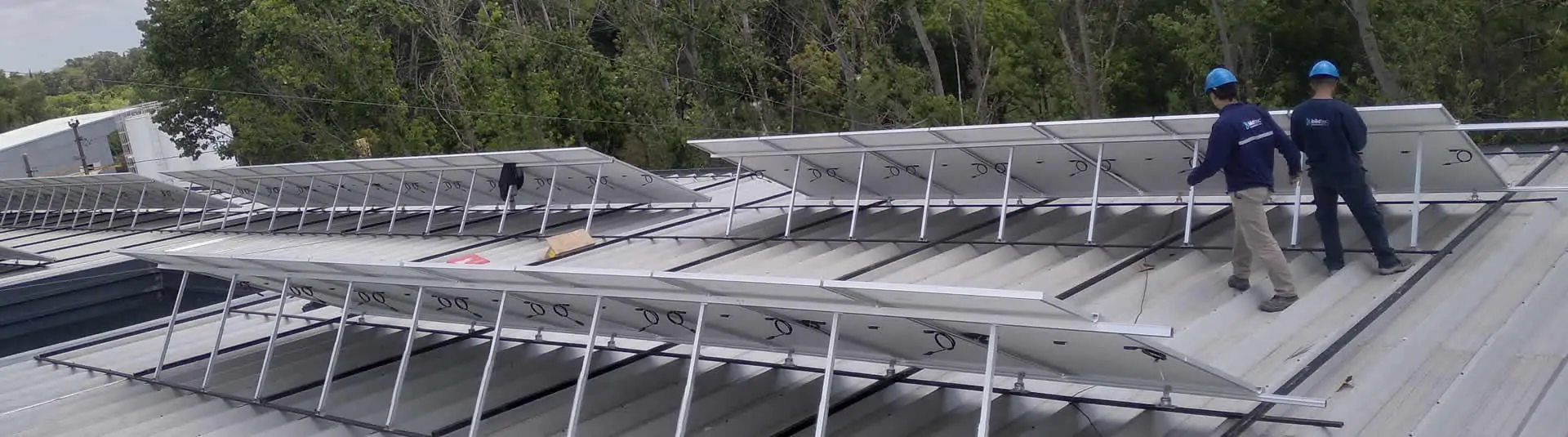

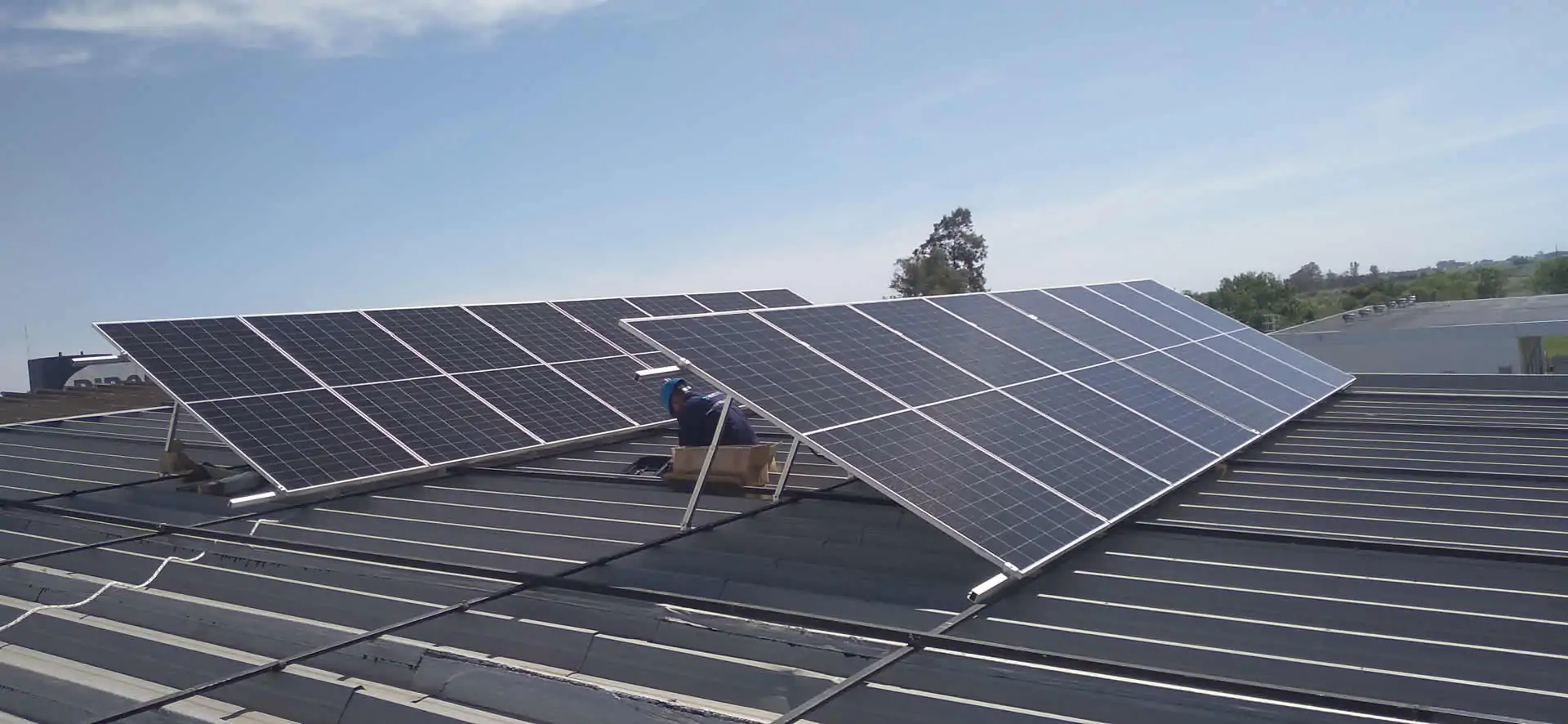

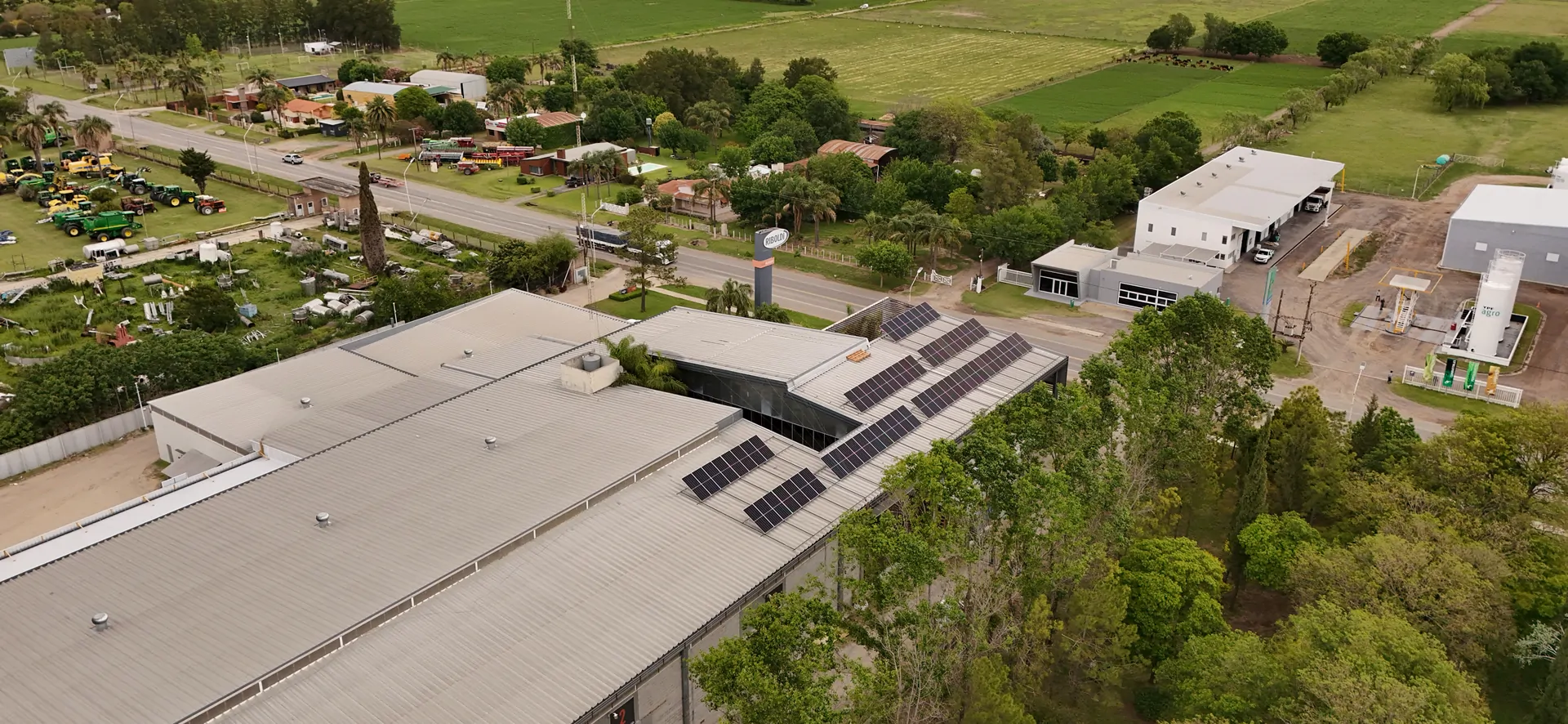

El sistema esta compuesto por 72 paneles solares fotovoltaicos, instalados sobre la cubierta de chapa metálica ubicada en el sector edilicio más cercano a la Ruta Nacional N.º 11, correspondiente al sector de las oficinas y área comercial del establecimiento.
Cada panel solar contará con una inclinación fija de 30° respecto al plano horizontal, con un ángulo de azimut de 10° (medido desde el norte geográfico hacia el este), lo que permite optimizar la captación solar según la orientación del edificio y la latitud del emplazamiento.
Sobre la misma cubierta se montaron las canalizaciones de CC destinadas a alojar los conductores de los strings de paneles (cable solar de 6 [mm2]), encargados de transportar la energía generada por los módulos hacia el inversor.

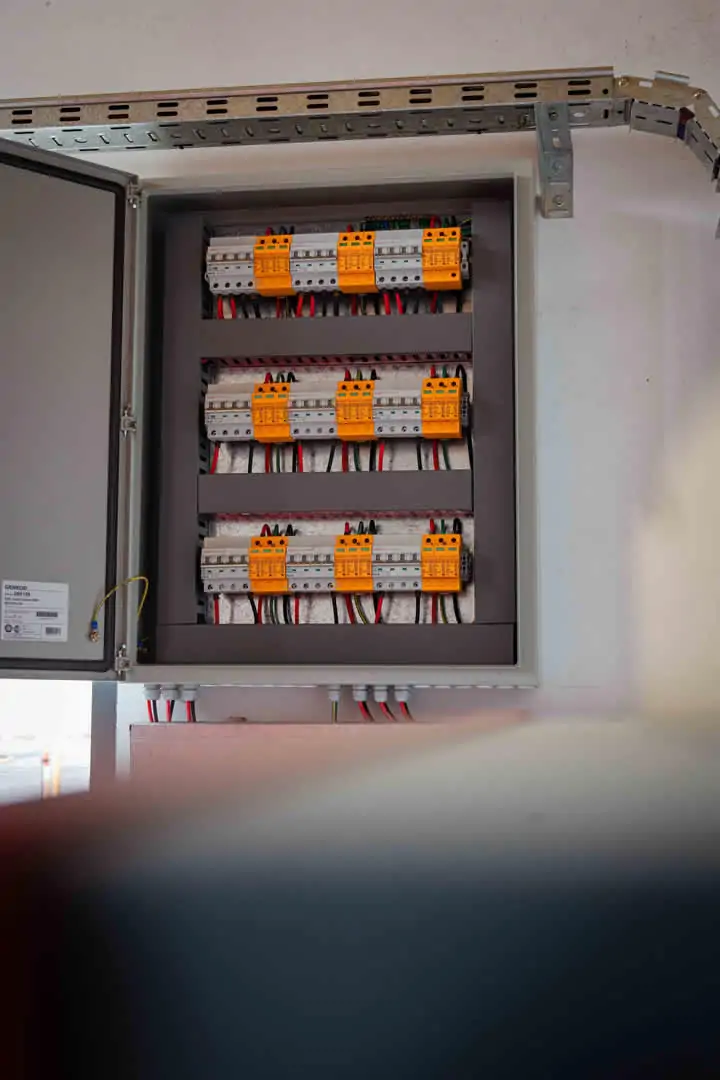

Estos cables pasarán por el tablero de CC el cual posee las protecciones contra sobrecorriente y sobretensión, que a su vez funcionarán como dispositivos de corte y seccionamiento independientes para cada string, permitiendo su aislamiento seguro durante tareas de mantenimiento.
Luego, los conductores mencionados se conectan al inversor de 40 kW de potencia nominal que será el encargado de transformar la energía generada de corriente continua, en corriente alterna, sincronizada en tensión, frecuencia y fase con la red de distribución.

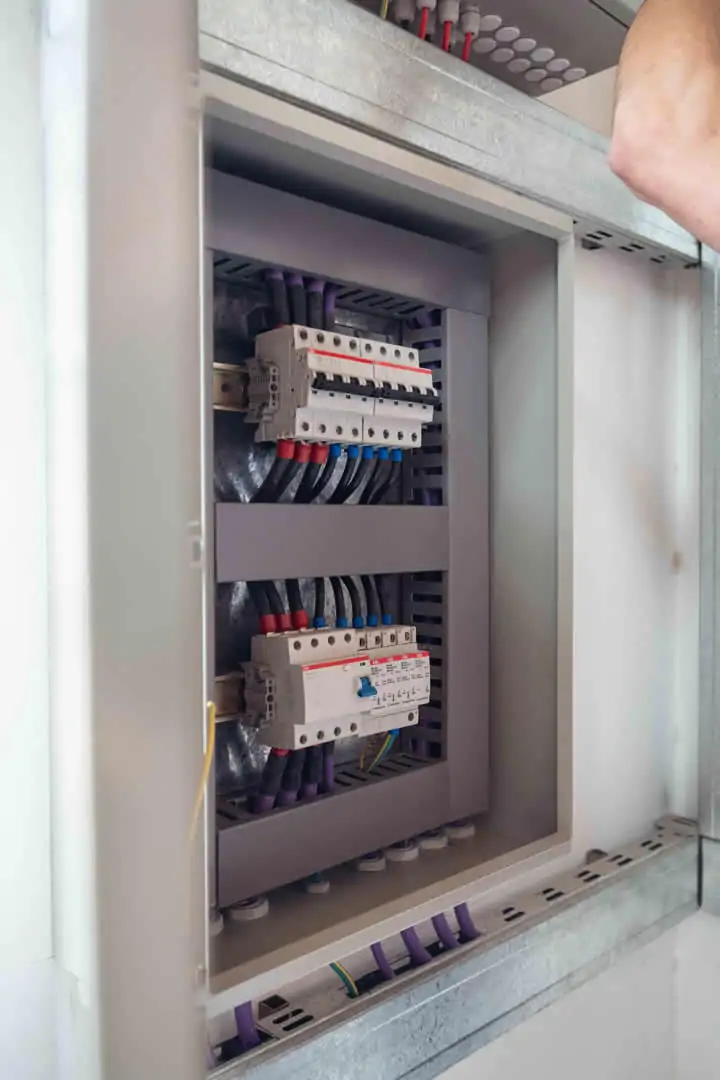

Desde el inversor, la salida en alterna acometerá al tablero de CA, el cual cuenta con las protecciones diferenciales, interruptores automáticos y dispositivos de maniobra necesarios para garantizar la seguridad y correcta operación de la instalación
